空压机变频改造

空压机变频改造的原理

技术参 数表

变频器型号

空压机功率(kw)

尺寸(mm)H*W*L

BAI-18 VSD

18

1700*600*400

BAI-22 VSD

22

1700*600*400

BAI-30 VSD

30

1700*600*400

BAI-37 VSD

37

1700*600*400

BAI-45 VSD

45

1700*600*400

BAI-55 VSD

55

1700*600*500

BAI-75 VSD

75

1700*600*500

BAI-90 VSD

90

1700*800*600

BAI-110 VSD

110

1800*900*600

BAI-132 VSD

132

1800*900*600

BAI-160 VSD

160

1800*1000*600

注:以上尺寸供参考

案例

例:压缩机为55kw-7Bar预留20%的余度

星三角气量  调节

压力上限差一般为1Bar,当7Bar时耗用功率55kw。在6Bar时耗用功率约为45kw,平均消耗功率为50kw,假设卸载时消耗功率为22kw(卸载时消耗的功率约为加载时的30-40%),总平均消耗功率为55kw*80%+22kw*20%=48.4kw

变频控制系统 调节

将系统压力准确维持在6±0.1Bar,变频系统将气量稳定在80%的输出中,其功率消耗则为稳定的55kw*80%=44kw

两者 对比:

两者功率相差为4.4kw

若70%加载,30%卸载的情况下运行,两者功率相差9.7kw

每年8000小时运行节约电费为:9.7kw*8000H=77600kwH(度)

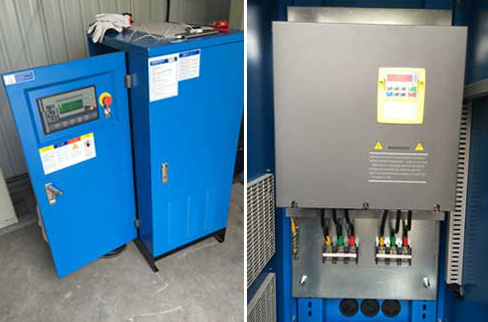

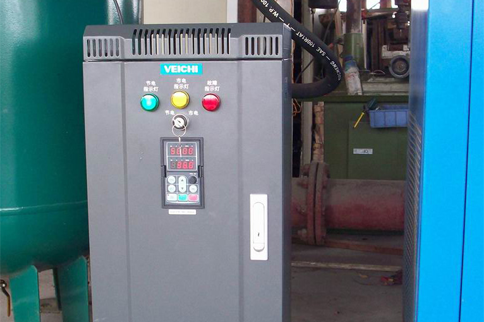

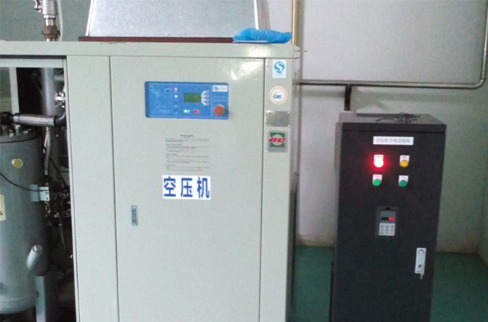

案例图 片展示
